jueves, 11 de noviembre de 2010

Control remoto por vía telefónica


Hace ya muchos años, cuando se privatizó ENTEL y Telefónica de Argentina era una flamante empresa, recibimos un llamado desde Río Gallegos (pcia. de Santa Cruz). Un jefe técnico de Telefónica nos comenta que tiene un problema muy serio en las modernas PCs que la empresa estaba instalando en la cordillera para controlar las operaciones de las antenas receptoras vía satélite.
El problema era el frío; dejaban de funcionar las PCs porque las temperaturas eran inferiores a las requeridas para el correcto funcionamiento de los microprocesadores.
¿Y cómo resolvía el tema este técnico?. Mandaba una camioneta desde Río Gallegos hasta el pueblo o ciudad donde se presentaba el inconveniente. Es decir la camioneta salía de Río Gallegos con destino a Perito Moreno y en el camino lo llamaban porque el mismo problema se presentaba en Río Mayo o en otro lado...Sintetizando... el tema era recorrer centenares de kilómetros con rutas nevadas tratando de poner en marcha las PCs paralizadas por el frío.
Allí surge la idea de poner en marcha cualquiera de las 20 computadoras instaladas por Telefónica desde Río Gallegos y por vía telefónica.
Surge entonces este desarrollo que luego fue modificándose para ofrecer un servicio muy completo al usuario común.
Esto es que desde un teléfono de línea cualquier usuario puede comandar hasta 4 funciones en cualquier lugar del mundo donde exista otro teléfono de línea. ¿Y qué puede comandar..? Por ejemplo el riego o el encendido de luces o apertura y de puertas automatizadas o....una PC. Es decir que desde su casa en Buenos Aires cualquier usuario podrá regar su jardín de Bariloche....o de Caracas ... o de Londres, pero también podrá encender una PC que haga varias controles por software, etc, etc.
Como se podrá notar hace varios años que este sistema se utiliza para muchas finalidades (muchas desconocidas por nosotros)
Les invito a pegarle una ojeada a los datos técnicos del modelo en http://www.racsosrl.com.ar/pdf/20.pdf

domingo, 7 de noviembre de 2010

Secuencial de 2 canales para letreros de ESTACIONAMIENTO



Algunos clientes nos han solicitado mayor información acerca del secuencial de 2 canales que se utiliza en los carteles para la E de estacionamiento a leds.

Este secuencial forma parte del kit del cartel de estacionamiento pero también puede utilizarse en otras aplicaciones, por ejemplo podemos citar los siguientes casos:
  • para crear efectos visuales utilizando Leds.
  • para decorar un ambiente creando coloridos efectos visuales
  • para iluminar letras corpóreas, marquesinas, carteles publicitarios, etc.
Son 2 canales que soportan hasta 12 barras de 12 LEDs cada uno (1A por canal).
Mediante 2 jumpers se selecciona una de las 4 secuencias disponibles.
Mediante el preset se fija la duración del efecto.
Requiere una fuente de alimentación de 12Vcc-Superior a 2A (la corriente depende de la cantidad de LEDs que conecte)

Efectos:
1-Las salidas encienden
alternadamente (Baliza)

2- Las salidas encienden
y se apagan juntas.
El encendido y apagado es suave.

3- Las salidas encienden
alternadamente.
El encendido y apagado es suave

4- Una secuencia de 20 pasos que combina
varios efectos.

Para ver un video acerca de la funcionalidad de este secuencial http://www.facebook.com/video/video.php?v=170996289637986&oid=142902055757225&comments

domingo, 31 de octubre de 2010

¿Cómo fabricar una económica E de estacionamiento con leds…?


La fabricación de una pantalla que indique la E de color azul y blanco que están de moda en las playas para estacionamiento puede hacerse muy económicamente. Son pocos los materiales; a saber:
1) Barras de leds de color azul y blanco (10 de cada color)
2) Secuencial de 2 canales
3) Fuente de alimentación de 12 VCC

Hay muchos diseños y formatos tomaremos como ejemplo el que se muestra en la foto
Algunos cálculos previos
a) Calcule la cantidad de barras de leds que necesita de cada color (azul y blanco). Cada barra de led tiene una longitud de 15 cm y contiene 12 leds. La ventaja que presentan estas barras es que se pueden fraccionar cada 3 leds y unir mediante cable a la barra siguiente
Leds azules: determine el diámetro de la circunferencia (por ejemplo 45 cm). Para obtener la longitud de la circunferencia 3.14 x 45 cm = 141 cm. Esto es que necesitará 141cm : 15 cm = 10 barras de color azul para formar una circunferencia de 45 cm de diámetro
Leds blancos: Para que exista una relación entre el tamaño de la E y la circunferencia que la contiene calcule que la altura de la letra E debe ocupar los 2/3 del diámetro (para nuestro ejemplo 45cm x 2 . 3 = 30 cm
Ahora ya resulta sencillo: para el cuerpo vertical de la letra serán 30 cm x 2 = 60 cm / 15 cm = 4 barras de leds blancos (tendrá los sobrantes de la barra interna de la letra E que deberá cortar y reservar para utilizar en el cierre de las tres barras horizontales.
A esas 4 barras deberemos sumar las barras horizontales = 6 barras de leds blancos
Es decir que se puede formar la letra E con 10 barras de leds blancos
Sintetizando; se necesitan 20 barras de 12 leds cada una (la mitas blancos y la otra mitad azul).
La letra E contará con una muy buena iluminación brindada por 240 leds (120 blancos y el resto azul)
b) Secuencial de 2 canales: Puede realizar hasta 4 efectos preprogramados
c) Fuente de alimentación de 12 VCC para todo el sistema

Para ver un breve video acerca de la funcionalidad del secuencial http://www.facebook.com/video/video.php?v=170996289637986&oid=142902055757225&comments

miércoles, 5 de mayo de 2010

INFORME TÉCNICO CARTEL FIJO

Se trata de un cartel para señalética y publicidad. El texto es fijo, y de hasta 12 caracteres. Puede optar entre 8 efectos preprogramados.

Características principales:

• Una placa de control + placas de visualización
• Máximo de caracteres 12.
• 8 efectos seleccionables mediante jumpers.
• Variación de la velocidad mediante preset.

PLACA DE LÓGICA (es igual para todas las medidas de dígitos):

JUMPERS:
 J1, J2 y J3: Permiten seleccionar alguno de los 8 efectos disponibles.

 J4 y J5: Los efectos están optimizados según la cantidad de caracteres del texto.
 Carteles con 6 caracteres o menos, colocar J4 (J5 no)
 Carteles de mas de 6 caracteres, colocar J5 (J4 no).

CONECTORES:
CON1 a CON5 se conectan a las placas de visualización.


PLACA DE VISUALIZACIÓN DE 11 cm.
Cada placa contiene 3 dígitos (tamaño de cada carácter: 11 x 7,5cm, matriz de leds 7 x 5).
Sólo se deben soldar los leds que forman la letra o figura que se desea. Se deben soldar teniendo en cuenta la polaridad y según la siguiente imagen.

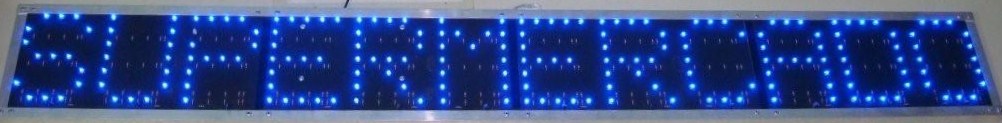

Ejemplo de soldadura de la placa Nº1 de la palabra SUPERMERCADO



INTERCONEXIÓN DE PLACAS:
Los CON1, CON2, CON3 Y CON4 de la placa de control, se conectan a cada una de las placas de visualización mediante cable plano de 10hilos.
El CON5 de la placa de control se conecta a todas las placas de visualización, mediante cable plano de 16 hilos.

Ejemplo de conexión para un texto de 12 caracteres.
NOTA: Los cables planos deben conectarse haciendo coincidir los 1 indicados en la serigrafía y en la imagen.



PLACAS DE VISUALIZACIÓN DE 32cm.
Cada placa contiene sólo un dígito (tamaño de cada carácter: 32 x 20 cm, matriz de leds 11 x 8).
Sólo se deben soldar los leds que forman la letra o figura que se desea. Se deben soldar teniendo en cuenta la polaridad y según la siguiente imagen.










Ejemplo de soldadura de la placa Nº1 de la palabra SUPERMERCADO

NOTA: De los puentes P1, P2 y P3 solo debe quedar uno, según corresponda (los otros dos deben cortarse con alicate). En la siguiente imagen se aclara cuál.

INTERCONEXIÓN DE PLACAS:
Los CON1, CON2, CON3 Y CON4 de la placa de control, se conectan a cada una de las placas de visualización mediante cable plano de 10hilos.
El CON5 de la placa de control se conecta a todas las placas de visualización, mediante cable plano de 16 hilos.










Ejemplo de conexión para un texto de 12 caracteres.

NOTA1: Los cables planos deben conectarse haciendo coincidir los 1 indicados en la serigrafía y en la imagen.
NOTA2: En la imagen se muestra la asignación de P1, P2 y P3 a cada dígito (en cada uno debe sólo quedar el puente que corresponde).

INFORME TÉCNICO PLACAS RGB (MODELO 4-103A)

Las placas RGB pueden armarse de un solo color (monocromáticas) o de los 3 colores rojo, verde y azul (RGB).
Además puede subdividirse en placas mas chicas conteniendo solo 3 leds.
Estos 3 leds pueden ser de un mismo color y así tener una barrita monocromática, o un led rojo, uno verde y uno azul y obtener una barra RGB.
A continuación se indica la colocación de los puentes y componentes para cada caso.


PLACAS MONOCROMÁTICAS:Los puentes se indican con líneas de color gris. Se debe colocar sólo una resistencia de 150ohms o 270ohms. Los leds se deben colocar teniendo en cuenta la polaridad


PLACA COLOR ROJO:





PLACA COLOR VERDE:





PLACA COLOR AZUL:







PLACAS RGB: Los puentes se indican con líneas de color gris. En este caso deben colocarse las 3 resistencias. Y su valor debe ser de 390ohms. Los leds se deben colocar teniendo en cuenta la polaridad.






Si se utiliza la barra entera (sin subdividir en 3), se deben unir con puentes los puntos intermedios:También se pueden colocar, en lugar de los puentes, cables (cortando previamente la unión) y así generar placas “flexibles. Estos pueden soldarse directamente a las placas, o colocarse pines para conectar tramos de cables armados.







Ejemplo de conexión con modelo 103 CONTROL RGB (1A por canal):

INFORME TÉCNICO CONTROL RGB (MODELO 103)


Se utiliza para crear efectos visuales utilizando leds Se puede aplicar para decorar ambientes creando coloridos efectos visuales, para iluminar letras corpóreas, marquesinas, etc.


Posee 3 efectos seleccionables, mediante pulsador. Cada vez que se presiona el pulsador, se genera una secuencia distinta.


Una de las secuencias se basa en el prendido/apagado de los leds, pasando por todos los colores posibles, de forma automática. Las otras dos varían la intensidad de los leds de cada canal, logrando efectos de diferentes colores.


Las salidas permiten cargas de 12Vcc de hasta 1A por canal.


La velocidad de las secuencias puede variarse mediante potenciómetro.


La alimentación del modelo es de 12Vcc. La corriente dependerá de la cantidad de leds que se conecten a la salida.


Ejemplo de conexión con las placas RGB modelo 4-103A:


Si se utilizan directamente leds o placas diferentes a las del ejemplo, deben conectarse entre el color correspondiente (R,V o A) y el primer pin indicado con el signo +.

jueves, 8 de abril de 2010

Kit de LETREROS ELECTRÓNICOS







Qué es el kit de letreros electrónicos?


Es un kit diseñado para que el fabricante de letreros pueda reemplazar los carteles de neón por letreros electrónicos de variadas dimensiones, con distintos formatos y tamaños de letras
Como se trata de un kit universal tiene todos los elementos para que el fabricante arme el letrero que le soliciten.
Pueden armarse letreros de cualquier tamaño de letra (para cada caso se fabrica el módulo adecuado).
Hemos fabricado letras de hasta 1 metro de altura por 0.80 metros de ancho para una marca de 9 letras. Este cartel lo instaló nuestro cliente sobre un edificio a 30 metros de altura.
Estos letreros pueden prepararse para instalarse en interiores y exteriores
Nosotros le brindamos todo el asesoramiento y apoyo técnico necesario.

Solamente para fabricantes de letreros y carteles

Lo estamos ofreciendo solamente a profesionales de la industria publicitaria e intentamos generar zonas exclusivas de comercialización.
Nos interesa establecer contactos comerciales duraderos

Señor fabricante
Ahora usted mismo puede armar en pocos minutos los económicos letreros electrónicos de texto fijo con llamativos efectos lumínicos.
Proveemos todas las partes pre-armadas en formato de kit para armar (con garantía y asesoramiento)
Usted solamente incluirá los leds (de color y formato a elección) formando la letra correspondiente.
También proveemos los leds (aunque usted puede comprarlos donde quiera)

Partes que componen el kit del letrero
1. Placa lógica (controla los diversos efectos luminosos a elección)
2. Fuente de alimentación
3. Módulo de la letra pre-armado para insertar los leds (se presentan de distintos tamaños, según la importancia del letrero)
4. Cintas de cables para conectar (ya armadas)

Características técnicas del letrero
Se trata de un letrero para ensamblar hasta 12 caracteres (Se denomina carácter al espacio formado por una letra, un número, un espacio vacío o un signo).
1. Placa lógica:
Se utiliza una por cada letrero
Desde ella se puede seleccionar efecto lumínico y las secuencias.
2. La fuente de alimentación
Se utiliza una para letreros de hasta 12 caracteres de 15 cm y se utiliza una para letreros de hasta 6 caracteres de 35 cm (si el letrero tiene más de 6 caracteres, deben usarse dos fuentes). Para otras dimensiones consultar
3. Los módulos
Los caracteres de letras se presentan variados formatos y tamaños ( fabricamos sobre pedido otros tamaños y formatos).
Modelos en existencia:
  • Tamaño grande: 35 cm de alto x 22 cm de ancho (un carácter).
  • Tamaño mediano: 25 cm de alto x 17 cm de ancho (un carácter)
  • Tamaño chico: 15 cm de alto x 30 cm de ancho (tres caracteres)

martes, 6 de abril de 2010

CONTROLES PARA AUTOMATISMOS (modelo R-36 R-36/1)



Automatizar (en lenguaje corriente) implica el funcionamiento por sí mismo de un sistema que requiere varios procesos. Cuando nos propusimos desarrollar un equipo que se pudiese aplicar en sencillos automatismos encontramos varias opciones.

Elegimos lo que entendimos más aplicable a las necesidades de los técnicos que deben resolver automatismos de pocos pasos. Entonces decidimos aplicar un concepto básico de 8 E/S (entradas/salidas, todas digitales)

Dejamos previsto que las placas pudiesen interconectarse para formar una cadena de hasta 32 E/S

Como utiliza el puerto serie RS232 es posible controlar más de un equipo a la vez, lo que permite ampliar el número de entradas y salidas que pueden ser controladas por el sistema. Hasta un total de 32 entradas y 32 salidas (4 equipos R-36 como máximo). Cada equipo dispone de un ID fijo (Ver etiqueta del producto). Si va a armar un sistema con más de un equipo, deberá adquirir equipos con ID diferente.

La comunicación con el equipo R-36 se puede realizar desde distintos periféricos que soporten el protocolo de comunicación serie RS232.

Los datos pueden ser enviados desde:

• Un microcontrolador.

• Un PLC

• Una vieja PC 286 o 386 (con windows 3.11 y una versión de VBasic).

• Desde DOS

• Incluso con una agenda electrónica con salida RS232 (debe disponer de las instrucciones de manejo del port de la agenda).

En cada uno de estos casos, el usuario debe poseer los conocimientos de programación adecuados.

Para quienes dispongan para el uso del modelo R-36 de una PC Pentium o superior, con Windows 98 los conocimientos de programación deben ser mínimos.

En el CD que acompaña al modelo tiene varios ejemplos de programas (ruleta, alarma, secuencial) que usted podrá tomar de ejemplo para realizar su aplicación.


Para mayor información técnica del modelo R-36: http://www.racsosrl.com.ar/pdf/36.pdf
Para mayor información técnica del modelo R-36/1: http://www.racsosrl.com.ar/pdf/36-1.pdf

viernes, 2 de abril de 2010

CONTROLES REMOTOS INDUSTRIALES




Los controles remotos para uso industrial deben presentar características bien definidas en lo que a seguridad operativa respecta. Un control remoto para controlar un puente grúa que traslada muchas toneladas no puede fallar porque sería fatal para el operario que desde abajo controla la operación. Por esto es que se utilizan tecnologías muy distintas a las usadas para comandar aparatos del hogar.

Los sistemas de control por RF codifican cada señal y

cada una de dichas señales codificadas se reitera en varias oportunidades para que no exista posibilidades de error.

Podemos controlar operaciones industriales a distancia por distintos métodos pero sin lugar a dudas la radio frecuencia (RF) es la más atractiva para los usuarios.

Nosotros presentamos varios modelos de controles industriales por RF, por ejemplo:

  1. R-69 Control remoto de 4 canales
  2. R-71 Control remoto de 10 canales
  3. R-71/1 Control remoto para puente grúa (8 canales)

También existen otro tipo de controles que se utilizan en la industria por su comprobada seguridad operativa. Para grandes distancias donde la señal de RF no llega, se utiliza el teléfono.

Contamos con un modelo muy seguro y económico que se comunica por línea telefónica fija. Los controles desde telefonía móvil preferimos realizarlo sobre pedido dado lo delicado del tema seguridad operativa.

Nuestro modelo R-20 es un perfecto comando remoto por vía telefónica de 4 canales (Para línea fija)

Todos los comandos presentan salida a relé

Nota: Pique sobre los enlaces para mayor información técnica de cada modelo

miércoles, 31 de marzo de 2010

Contador R59


Constantemente nos consultan acerca de contadores digitales precisos. Nosotros ofrecemos este modelo (R59) porque reúne buenas condiciones funcionales (seguridad, robustez y amplitud de recepción de señal)

Características técnicas principales:

Rango de programación: 000001-999999.

Presentación mediante 6 displays de ½” rojos de alto brillo.

Entrada: Normal-abierto (NA), con circuito antirrebote incorporado. También soporta niveles TTL.

Pre-scaler (Divisor de la señal de entrada): Permite seleccionar cuantos pulsos deben ingresar antes que el contador cambie el valor de la cuenta.

Salida: Relé (contactos NA y NC). Se activa durante la cuenta. Carga máxima soportada 5 A. Para cargas mayores se debe utilizar un contactor externo adecuado a dicha carga.


Cuenta: dos modos (seleccionables).


- Ascendente: Desde 000000 hasta el valor programado.

- Descendente: Desde el valor programado hasta 000000.

El último tiempo programado no se pierde, aún si se corta la alimentación del equipo.

Alimentación: 220 VCA. Dimensiones: 96 x 96 x 145 mm.

Si desea mayor info técnica pique acá

Video de Funcionalidad

domingo, 14 de marzo de 2010

CONTROL DE RGB (Modelo 103)





RGB es la sigla (en inglés) que sintetiza los tres colores básicos necesarios para realizar combinaciones de distintos colores (Rojo, Verde y Azul)
Al encenderse estos colores combinados se obtienen hermosos colores mezclados (o puros, según sea la combinación)

Se utiliza para crear efectos visuales utilizando leds
Se puede aplicar para decorar ambientes creando coloridos efectos visuales, para iluminar letras corpóreas, marquesinas, etc.

Nuestro control RGB (Modelo 103)

Posee 3 efectos seleccionables mediante un pulsador.
Cada vez que se presiona el pulsador, se genera una distinta secuencia.

Secuencias Pre-programadas:

Una de las secuencias se basa en el prendido/apagado de los leds, pasando por todos los colores posibles, de forma automática. Las otras dos varían la intensidad de los leds de cada canal, logrando efectos de diferentes colores.
La velocidad de las secuencias puede variarse mediante el potenciómetro del gabinete

Carga Prevista:

Las salidas permiten cargas de 12 Vcc de hasta 1A por canal (esto es entre 50 y 150 leds, dependiendo de su conexionado)
Si hace falta utilizar más carga para cada canal solicitamos nos consulte especialmente por su caso.

Alimentación del sistema:

La alimentación del modelo es de 12 Vcc. La corriente dependerá de la cantidad de leds que se conecten a la salida.

Por ejemplo:
1. Si los leds se conectan en formato independiente cada led requiere 0.02 A (20 miliamperes). Dicho de otra forma = 50 leds por cada canal
2. Si los leds se conectan en serie la corriente necesaria de tres leds es igual a la del caso anterior (20 miliamperes para los tres leds). Dicho de otra forma = 150 leds por cada canal
3. Si se conecta una barra de nuestra fabricación (modelo 103 A) el consumo será de 0.08 A por cada barra. Dicho de otra forma cada canal puede cargar (1000 mA: 80 mA = 12.5 barras).
Nota: Tener presente que este cálculo es nominal y no se considera la pérdida por cables y conexiones (generalmente se calcula un 20% de caída para conexiones normales)
