INFORME TÉCNICO CARTEL FIJO

Se trata de un cartel para señalética y publicidad. El texto es fijo, y de hasta 12 caracteres. Puede optar entre 8 efectos preprogramados.

Características principales:

• Una placa de control + placas de visualización
• Máximo de caracteres 12.
• 8 efectos seleccionables mediante jumpers.
• Variación de la velocidad mediante preset.

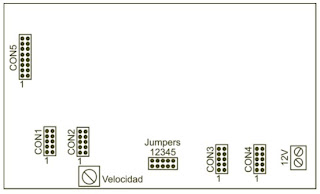

PLACA DE LÓGICA (es igual para todas las medidas de dígitos):

JUMPERS:
 J1, J2 y J3: Permiten seleccionar alguno de los 8 efectos disponibles.

 J4 y J5: Los efectos están optimizados según la cantidad de caracteres del texto.
 Carteles con 6 caracteres o menos, colocar J4 (J5 no)
 Carteles de mas de 6 caracteres, colocar J5 (J4 no).

CONECTORES:
CON1 a CON5 se conectan a las placas de visualización.


PLACA DE VISUALIZACIÓN DE 11 cm.
Cada placa contiene 3 dígitos (tamaño de cada carácter: 11 x 7,5cm, matriz de leds 7 x 5).
Sólo se deben soldar los leds que forman la letra o figura que se desea. Se deben soldar teniendo en cuenta la polaridad y según la siguiente imagen.

Ejemplo de soldadura de la placa Nº1 de la palabra SUPERMERCADO

INTERCONEXIÓN DE PLACAS:
Los CON1, CON2, CON3 Y CON4 de la placa de control, se conectan a cada una de las placas de visualización mediante cable plano de 10hilos.
El CON5 de la placa de control se conecta a todas las placas de visualización, mediante cable plano de 16 hilos.

Ejemplo de conexión para un texto de 12 caracteres.
NOTA: Los cables planos deben conectarse haciendo coincidir los 1 indicados en la serigrafía y en la imagen.

PLACAS DE VISUALIZACIÓN DE 32cm.
Cada placa contiene sólo un dígito (tamaño de cada carácter: 32 x 20 cm, matriz de leds 11 x 8).

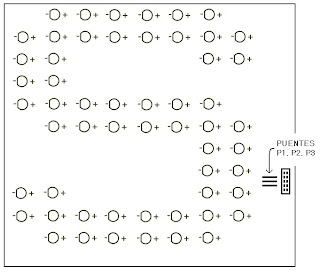

Sólo se deben soldar los leds que forman la letra o figura que se desea. Se deben soldar teniendo en cuenta la polaridad y según la siguiente imagen.

Ejemplo de soldadura de la placa Nº1 de la palabra SUPERMERCADO

NOTA: De los puentes P1, P2 y P3 solo debe quedar uno, según corresponda (los otros dos deben cortarse con alicate). En la siguiente imagen se aclara cuál.

INTERCONEXIÓN DE PLACAS:
Los CON1, CON2, CON3 Y CON4 de la placa de control, se conectan a cada una de las placas de visualización mediante cable plano de 10hilos.
El CON5 de la placa de control se conecta a todas las placas de visualización, mediante cable plano de 16 hilos.

Ejemplo de conexión para un texto de 12 caracteres.

NOTA1: Los cables planos deben conectarse haciendo coincidir los 1 indicados en la serigrafía y en la imagen.
NOTA2: En la imagen se muestra la asignación de P1, P2 y P3 a cada dígito (en cada uno debe sólo quedar el puente que corresponde).

INFORME TÉCNICO PLACAS RGB (MODELO 4-103A)

Las placas RGB pueden armarse de un solo color (monocromáticas) o de los 3 colores rojo, verde y azul (RGB).
Además puede subdividirse en placas mas chicas conteniendo solo 3 leds.
Estos 3 leds pueden ser de un mismo color y así tener una barrita monocromática, o un led rojo, uno verde y uno azul y obtener una barra RGB.
A continuación se indica la colocación de los puentes y componentes para cada caso.


PLACAS MONOCROMÁTICAS:Los puentes se indican con líneas de color gris. Se debe colocar sólo una resistencia de 150ohms o 270ohms. Los leds se deben colocar teniendo en cuenta la polaridad

PLACA COLOR ROJO:

PLACA COLOR VERDE:

PLACA COLOR AZUL:

PLACAS RGB: Los puentes se indican con líneas de color gris. En este caso deben colocarse las 3 resistencias. Y su valor debe ser de 390ohms. Los leds se deben colocar teniendo en cuenta la polaridad.






Si se utiliza la barra entera (sin subdividir en 3), se deben unir con puentes los puntos intermedios:También se pueden colocar, en lugar de los puentes, cables (cortando previamente la unión) y así generar placas “flexibles. Estos pueden soldarse directamente a las placas, o colocarse pines para conectar tramos de cables armados.







Ejemplo de conexión con modelo 103 CONTROL RGB (1A por canal):

INFORME TÉCNICO CONTROL RGB (MODELO 103)

Se utiliza para crear efectos visuales utilizando leds Se puede aplicar para decorar ambientes creando coloridos efectos visuales, para iluminar letras corpóreas, marquesinas, etc.

Posee 3 efectos seleccionables, mediante pulsador. Cada vez que se presiona el pulsador, se genera una secuencia distinta.

Una de las secuencias se basa en el prendido/apagado de los leds, pasando por todos los colores posibles, de forma automática. Las otras dos varían la intensidad de los leds de cada canal, logrando efectos de diferentes colores.

Las salidas permiten cargas de 12Vcc de hasta 1A por canal.

La velocidad de las secuencias puede variarse mediante potenciómetro.

La alimentación del modelo es de 12Vcc. La corriente dependerá de la cantidad de leds que se conecten a la salida.

Ejemplo de conexión con las placas RGB modelo 4-103A:

Si se utilizan directamente leds o placas diferentes a las del ejemplo, deben conectarse entre el color correspondiente (R,V o A) y el primer pin indicado con el signo +.
